360 graders udsigt over København
Portland Towers er navnet på to gamle 54 meter høje siloer i det nye kvarter Nordhavn, der er ombygget til spektakulære, moderne kontorer

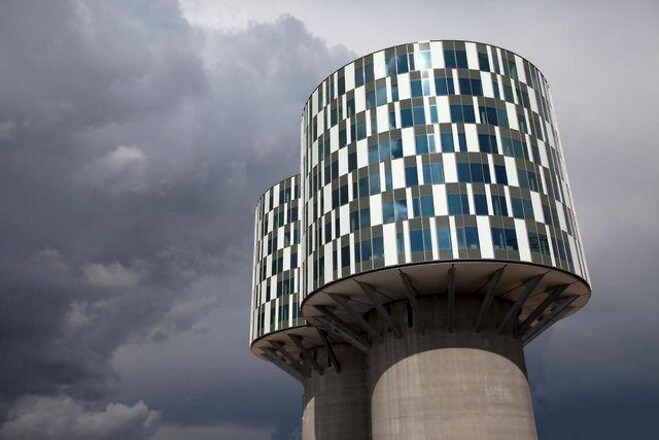

I dag er de runde siloer ombygget og kontorer med glasfacader er monteret uden på siloerne og hænger fra 24 meter over kajen.
Desuden er tårnene vokset fra de oprindelige 54 til 59 meter i højden under ombygningen.
I alt er der syv etager uden på siloerne fordelt på kontorer fra 550 til 6.500 kvm.
Fra kontorerne er der en 360 graders udsigt over København og Øresund. Øverst på siloerne er der bygget en fælles kantine og udendørs panoramaterrasse.
Et skævt udgangspunkt
Betonsiloer, som skal kombineres med nybyggeri vil give forskellige byggetekniske udfordringer. Bygherren NCC og Rambøll, der har stået for hele projekteringen af konstruktionerne, valgte fra starten at lave en digital såkaldt BIM-model (Bygnings Informations Model, red.) i Tekla Structures for at være på forkant.
- Geometrien på de eksisterende siloer var ikke som på de gamle tegninger. Den ene silo står ude af lod, men kontorfacaden skulle jo ende med at være lodret, siger Henrik Kortermann, Senior Chefkonsulent i Rambøll.

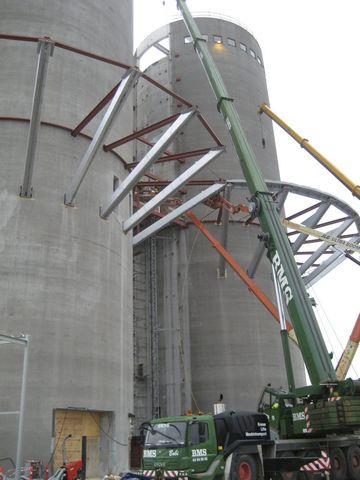

- En BIM-model gav 3D-overblikket ved skæringerne mellem de skrå dragere. Desuden skulle vi have modelleret den skrå silo, som var ude af lod, for at få placeret dørhuller korrekt i forhold til arkitektens tegninger, så landmåleren kunne få de nøjagtige koordinater til skæring af huller i betonvæggen til dørene og huller til installationer, siger Henrik Kortermann.
Helt nøjagtig udførelse
Ved de nye digitale teknikker fik beton- og stålentreprenørerne et nøjagtigt grundlag til elementfabrikationen.
- Det gav en præcis udførelse af alle betonelementer på alle dækkene, som har forskellige længder fordi den ene silo er ude af lod. Elementer skulle have skrå afskæringer, men med BIM-modellen har de haft de helt nøjagtige mål, så man ikke skulle lave tidskrævende tilretninger ude på pladsen eller fremstille nye elementer. Det samme gælder for fabrikationen af stålbjælkerne, siger Henrik Kortermann, der tilføjer, at 3D gjorde det nemt at visualisere projektet for bygherre, samarbejdspartnere og myndigheder.
